Carregadores de bateria a partir de fontes de computadores
Eu tenho uma e achei ela eficas ai vai o link: http://geocities.ws/grupoguardioesdanoi ... dor_p.html
Esquema Fonte de Computador p/PX
20 amp
Imagine uma fonte dessas custando apenas R$33,00! É o que vamos fazer na dica desse mês. Você já deve ter ouvido algum colega comentar que estava transmitindo com uma fonte dessas, talvez até conheça quem tem uma. Mas já experimentou perguntar para quem sabe como modificar? Provavelmente a resposta será muito complexa. Não sei por que certos colegas radioamadores gostam de guardar tantos segredos! Temos que compartilhas essas informações, assim todos saem ganhando.
Parte prática
Bom, primeiro passo é conseguir uma fonte dessas. Ela deve ser de boa qualidade e ser de 300W. A marca da fonte das fotos abaixo é Troni. Na realidade, quem fabrica deve ser outra empresa e a Troni apenas coloca o nome, por que eu já ví uma outra fonte idêntica com outra marca. Mas tente achar da troni, pois essa é garantido que funciona bem.
Foto 1 - Fonte original
Segundo passo, abra a fonte, desolde todos os fios de: +12V, +5V, GND, PG, -5V e -12V. Depois retire o L2. Tem dois indutores na saída da fonte, um grande e um pequeno, o L2 é o pequeno. Na foto 2 você verá a fonte antes da retirada dos fios e do indutor, na foto 3 já sem os fios e o indutor.
Foto 2 - Antes da retirada dos fios e do indutor
Foto 3 - Após retirar o indutor e os fios
Terceiro passo, solde um diodo zener de 8.2V com o catodo (lista) ligado ao +12V. O anodo do zener você solda no anodo de um diodo retificador qualquer (ex:1N4001, 1N4004, 1N4007...). O catodo (lista) do diodo retificador você liga ao +5V. Ligue também um capacitor de 100uF/16V ou 220uF/16V em paralelo com os diodos, com o negativo ligado ao +5V. Agora é só ligar juntos uns 2 ou 3 daqueles fios que você retirou dos +12V a um borne vermelho, e o mesmo do GND a um borne preto. Está pronta sua fonte chaveada de 13.8V/20A.

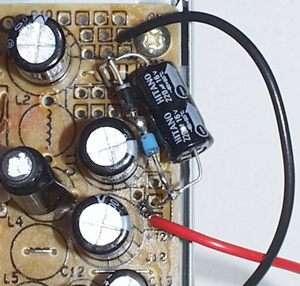

Foto 4 - Já com os diodos e o capacitor
Parte teórica Na realidade o que fizemos foi "enganar" o circuito que regula a tensão de saída da fonte. O circuito regulador recebe +/- 5V da saída do transformador, tendo esse valor como referência, se a tensão de entrada da rede elétrica subir ou descer, o regulador trata de corrigir isso na saída. Então o que fizemos foi tirar essa referência com a retirada do L2. O circuito de regulagem ficou sem referência. Colocando o diodo zener de 8.2V mais o retificador comum, tivemos uma diferença de 8.2V + 0.7V, totalizando 8.9V, some os 5V você terá 13.9V, bem próximo dos 13.8V. Se você quiser ter exatamente os 13.8V, consiga uma combinação de zener com diodo retificador, ou mesmo com led (1.7V) até a tensão desejada. O capacitor em paralelo é para eliminar um zumbido que aparece em algumas fontes, esse zumbido aparece apenas numa certa faixa de consumo de corrente. No meu caso ele apareceu entre 500mA e 3A. Esse capacitor eliminou completamente o zumbido. Essas fontes chaveadas tem proteção de sobrecorrente, curto e temperatura. Consegui 20A sem que ela se desarme. Se você colocar a saída em curto, ela se desarma. Para rearma-la basta desligar a fonte, esperar uns 5s (a ventoinha dá uma girada), e liga-la novamente. Segue abaixo o esquema da conversão:

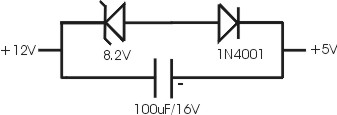

Esquema da conversão :
ATENÇÃO
O dissipador de alumínio é ligado diretamente a fase da rede elétrica, não tente toca-lo para verificar se a fonte está esquentando, pois como existe um dobrador de tensão na entrada, poderá levar um choque de mais de 200V! Não manusear a fonte descalço.
FONTE
Esquema Fonte de Computador p/PX
20 amp
Imagine uma fonte dessas custando apenas R$33,00! É o que vamos fazer na dica desse mês. Você já deve ter ouvido algum colega comentar que estava transmitindo com uma fonte dessas, talvez até conheça quem tem uma. Mas já experimentou perguntar para quem sabe como modificar? Provavelmente a resposta será muito complexa. Não sei por que certos colegas radioamadores gostam de guardar tantos segredos! Temos que compartilhas essas informações, assim todos saem ganhando.
Parte prática
Bom, primeiro passo é conseguir uma fonte dessas. Ela deve ser de boa qualidade e ser de 300W. A marca da fonte das fotos abaixo é Troni. Na realidade, quem fabrica deve ser outra empresa e a Troni apenas coloca o nome, por que eu já ví uma outra fonte idêntica com outra marca. Mas tente achar da troni, pois essa é garantido que funciona bem.
Foto 1 - Fonte original
Segundo passo, abra a fonte, desolde todos os fios de: +12V, +5V, GND, PG, -5V e -12V. Depois retire o L2. Tem dois indutores na saída da fonte, um grande e um pequeno, o L2 é o pequeno. Na foto 2 você verá a fonte antes da retirada dos fios e do indutor, na foto 3 já sem os fios e o indutor.
Foto 2 - Antes da retirada dos fios e do indutor
Foto 3 - Após retirar o indutor e os fios
Terceiro passo, solde um diodo zener de 8.2V com o catodo (lista) ligado ao +12V. O anodo do zener você solda no anodo de um diodo retificador qualquer (ex:1N4001, 1N4004, 1N4007...). O catodo (lista) do diodo retificador você liga ao +5V. Ligue também um capacitor de 100uF/16V ou 220uF/16V em paralelo com os diodos, com o negativo ligado ao +5V. Agora é só ligar juntos uns 2 ou 3 daqueles fios que você retirou dos +12V a um borne vermelho, e o mesmo do GND a um borne preto. Está pronta sua fonte chaveada de 13.8V/20A.
Foto 4 - Já com os diodos e o capacitor
Parte teórica Na realidade o que fizemos foi "enganar" o circuito que regula a tensão de saída da fonte. O circuito regulador recebe +/- 5V da saída do transformador, tendo esse valor como referência, se a tensão de entrada da rede elétrica subir ou descer, o regulador trata de corrigir isso na saída. Então o que fizemos foi tirar essa referência com a retirada do L2. O circuito de regulagem ficou sem referência. Colocando o diodo zener de 8.2V mais o retificador comum, tivemos uma diferença de 8.2V + 0.7V, totalizando 8.9V, some os 5V você terá 13.9V, bem próximo dos 13.8V. Se você quiser ter exatamente os 13.8V, consiga uma combinação de zener com diodo retificador, ou mesmo com led (1.7V) até a tensão desejada. O capacitor em paralelo é para eliminar um zumbido que aparece em algumas fontes, esse zumbido aparece apenas numa certa faixa de consumo de corrente. No meu caso ele apareceu entre 500mA e 3A. Esse capacitor eliminou completamente o zumbido. Essas fontes chaveadas tem proteção de sobrecorrente, curto e temperatura. Consegui 20A sem que ela se desarme. Se você colocar a saída em curto, ela se desarma. Para rearma-la basta desligar a fonte, esperar uns 5s (a ventoinha dá uma girada), e liga-la novamente. Segue abaixo o esquema da conversão:
Esquema da conversão :
ATENÇÃO
O dissipador de alumínio é ligado diretamente a fase da rede elétrica, não tente toca-lo para verificar se a fonte está esquentando, pois como existe um dobrador de tensão na entrada, poderá levar um choque de mais de 200V! Não manusear a fonte descalço.
FONTE
jarbao- Moderador+1.8
- Mensagens : 318
Data de inscrição : 22/03/2011
Idade : 44
Localização : ESTRELA DO INDAIA
Re: Carregadores de bateria a partir de fontes de computadores
Coloca o link denovo
brother, naum ta abrindo.
brother, naum ta abrindo.
Colecionador- Admin + V6
- Mensagens : 1253
Data de inscrição : 21/03/2011
Idade : 34
Re: Carregadores de bateria a partir de fontes de computadores
opa ta ai http://geocities.ws/grupoguardioesdanoite/esquema_fonte_de_computador_p.html
jarbao- Moderador+1.8
- Mensagens : 318
Data de inscrição : 22/03/2011
Idade : 44
Localização : ESTRELA DO INDAIA
Re: Carregadores de bateria a partir de fontes de computadores
So pra melhorar
otimo topico brther ajuda bastante
ainda mais eu que tenho fusca, se ficar sem ligar ele
meio de semana, a bateria arria mesmo.
e muito bom.
Tu mexe com eletronica jarbão?
otimo topico brther ajuda bastante
ainda mais eu que tenho fusca, se ficar sem ligar ele
meio de semana, a bateria arria mesmo.
e muito bom.
Tu mexe com eletronica jarbão?
Colecionador- Admin + V6
- Mensagens : 1253
Data de inscrição : 21/03/2011
Idade : 34
Re: Carregadores de bateria a partir de fontes de computadores
Colecionador escreveu:So pra melhorar
otimo topico brther ajuda bastante
ainda mais eu que tenho fusca, se ficar sem ligar ele
meio de semana, a bateria arria mesmo.
e muito bom.
Tu mexe com eletronica jarbão?
Nois fuça kk , mais pq vc num coloca um alternador de chevete ou fiat nesse fusca ai?????????????????
Fica bom viu , conheço gente q adaptou e ficou top.
jarbao- Moderador+1.8
- Mensagens : 318
Data de inscrição : 22/03/2011
Idade : 44
Localização : ESTRELA DO INDAIA
Re: Carregadores de bateria a partir de fontes de computadores
Tinha um de chevete ai tirei coloquei
o de Kombi ai resolveu meu problema.
Mas eu acho que fizeram a ligação do modulo errada
um dia deixei o carro estacionado em
frente de casa, e a bateria foi toda
e o modulo tava super quente ai tirei.
entendeu?
o de Kombi ai resolveu meu problema.
Mas eu acho que fizeram a ligação do modulo errada
um dia deixei o carro estacionado em
frente de casa, e a bateria foi toda
e o modulo tava super quente ai tirei.
entendeu?
Colecionador- Admin + V6
- Mensagens : 1253
Data de inscrição : 21/03/2011
Idade : 34
Re: Carregadores de bateria a partir de fontes de computadores
ou,,, legual viu,,, o povo do caelo que naum pode ver isso,,, vai vender igual agua!! kkkkkkkk
pelo topico amigo,, vc é o cara msm viU!!
som
isto pode servir como uma fonte pra som automotivo??
