Mensagem por Colecionador em Qua Mar 30, 2011 11:04 am

Neste tópico, ensinarei como colocar o segundo estágio para abrir mecanicamente, por meio de uma mola, é simples de fazer, vamos lá.

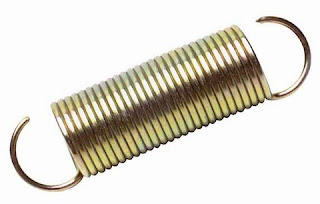

Fazer o segundo estágio abrir mecanicamente: Material Necessário: 1 mola de carburador de Fusca (R$3,00)

Acionamento Mecânico do Segundo estágio do carburador 2E7 MOLA
Ferramentas: 1 Alicate Universal
Acionamento Mecânico do Segundo estágio do carburador 2E7 ALICAT
Bem, primeiro passo, remova o diafragma que aciona o segundo estágio. Nessa foto, ele já está fora do carburador.
Acionamento Mecânico do Segundo estágio do carburador 2E7 Carburador2E%2B002
Nesta segunda, está indicando os locais onde devem ser fixados a mola, na ponta onde o eixo do diafragma é fixado, e, a outra ponta, na parte superior do suporte.
Acionamento Mecânico do Segundo estágio do carburador 2E7 Molaemec
Como ai não tem nenhum lugar para se fixar a mola, eu fiz um furo e coloquei um parafuso, note que no video da pra ver perfeitamente.
Olhe o furo ai.
Acionamento Mecânico do Segundo estágio do carburador 2E7 Molaemec1
Bem, após colocar a mola, deve-se ajustar o came, para ele não acionar o segundo estágio antes do tempo, esse ajuste, é feito com um alicate mesmo. Segue foto do came.
Acionamento Mecânico do Segundo estágio do carburador 2E7 Came
A seta AZUL, indica o CAME As setas VERMELHA e VERDE, indicam os pontos de regulagem para abertura do segundo estágio. Você deve ajusat o ponto vermelho pra direita, afim de fazer o came encostar na haste do primeiro estágio, assim, ele não irá abrir antes, pra isso, abra um pouco pra direita o ponto da seta verde. Feito isso, teste, e, não tem como dar erro! É isso, obrigado e até breve.

FONTE
Colecionador
Colecionador
Admin + V6
Admin + V6

Mensagens : 1253
Data de inscrição : 21/03/2011
Idade : 29

Ver perfil do usuário

Voltar ao Topo Ir em baixo

Acionamento Mecânico do Segundo estágio do carburador 2E7 Empty Re: Acionamento Mecânico do Segundo estágio do carburador 2E7

Mensagem por Albeny (Nakappa) em Qui Mar 31, 2011 12:26 pm


ooo,,, ce ta ficando bau no trem smm viU!!!
